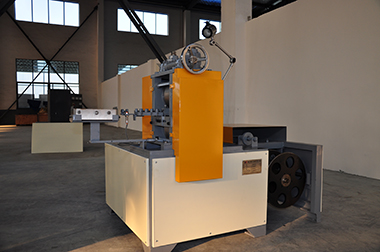

压扁机或采用轮组以辗压方式压偏,或采用动力驱动的冲压头纵向压扁。前者为防止轮轴断损而要求保持一定的轮轴距,从而无法达到饮料容器较小的压扁后体积;后者则由于落入冲压头下的饮料容器数及方向不能被妥善控制,从而因饮料容器压扁后的厚度不均而致使集收处理不便。
新型压扁机由机体、挤压结构和分配结构组成,机体为构成供料腔和集收腔的壳体,其顶部设有投掷口,底部设有收集箱;挤压结构由定压板、动压板、一对臂杆和驱动缸组成,定压板为矩形板并竖向安装在机体上;动压板为与定压板相对应的矩形板,其顶部一侧设有滑槽;一对臂杆的一端分别枢装在机体上,其另一端分别与动压板背面两边固定连接;驱动缸的一端枢装在机体上,其另一端与动压板背面中部枢接;分配结构由支持弹性件、支持销、压紧弹簧、连动棘爪、棘轮、止退棘爪、槽辊和轮轴组成,槽辊外周径向均设轴向槽,支持弹性件及支持销置于动压板滑槽内,连动棘爪的一端枢装在支持销上;止退棘爪的一端枢装在机体上;棘轮及槽辊固定安装在轮轴上,轮轴转动安装在机体上,并令连动棘爪及止退棘爪的爪端支顶在棘轮棘齿上,压紧弹簧置于动压板及连动棘爪之间和机体及止退棘爪之间;槽辊位于机体供料腔下开口处。
由于本实用新型具有由定压板、动压板、一对臂杆和驱动缸组成的挤压结构和具有槽辊、棘轮和连动棘爪组成的分配结构,饮料容器藉助连动棘爪及棘轮得以逐一落入挤压结构的定、动压板之间被压扁,使饮料容器压扁后的体积最小,厚度均匀并便于集收处理。
饮料容器回收压扁机,其特征在于它由机体、挤压结构和分配结构组成,机体为构成供料腔和集收腔的壳体,其顶部设有投掷口,底部设有收集箱;挤压结构由定压板、动压板、一对臂杆和驱动缸组成,定压板为矩形板并竖向安装在机体上;动压板为与定压板相对应的矩形板,其顶部一侧设有滑槽;一对臂杆的一端分别枢装在机体上,其另一端分别与动压板背面两边固定连接;驱动缸的一端枢装在机体上,其另一端与动压板背面中部枢接;分配结构由支持弹性件、支持销、压紧弹簧、连动棘爪、棘轮、止退棘爪、槽辊和轮轴组成,槽辊外周径向均设轴向槽,支持弹性件及支持销置于动压板滑槽内,连动棘爪的一端枢装在支持销上;止退棘爪的一端枢装在机体上;棘轮及槽辊固定安装在轮轴上,轮轴转动安装在机体上,并令连动棘爪及止退棘爪的爪端支顶在棘轮棘齿上,压紧弹簧置于动压板及连动棘爪之间和机体及止退棘爪之间;槽辊位于机体供料腔下开口处。
2.饮料容器回收压扁机,其特征在于所述机体下方设有磁性件收集桶和非磁性件收集桶;在挤压结构下方及磁性件收集桶上方之间设有磁体;在磁性件收集桶及非磁性件收集桶相邻壁上方设有偏向磁性件收集桶的挡板。
3.饮料容器回收压扁机,其特征在于所述的供料腔、磁性件收集桶及非磁性件收集桶内壁分别设有数量检测元件。
压扁机为提供一种使饮料容器压扁后体积小、厚度均匀、便于集收处理的压扁机,提出本实用新型,它由机体、具有由定压板、动压板、一对臂杆和驱动缸组成的挤压结构和具有槽辊、棘轮和连动棘爪组成的分配结构,饮料容器藉助连动棘爪及棘轮得以逐一落入挤压结构的定、动压板之间被压扁。
